PREMIUM CNC-FREESMACHINES: PRECISIEMACHINES VOOR MICROBEWERKING
Isel heeft een netwerk van systeempartners opgezet met specialisten voor orthopedische technologie, laser-, doseer-, plasmatechnologie, 3D-printen, houtbewerking en vele andere toepassingen. U kunt ons gerust persoonlijk benaderen en uw vragen stellen over elk aspect van de door u gewenste oplossing en de daarbij passende CNC-Machine.

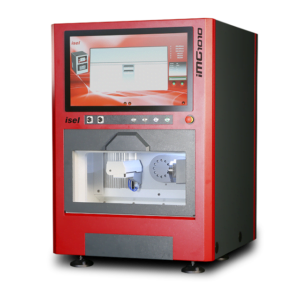

iMG 1010-serie voor microbewerkingen
iMG 1010-serie voor microbewerkingen
Artikelnummer 283004 0001
Toepassingsgebieden:
- Uurwerkindustrie/Microbewerking
- sieraden industrie c.q. bewerking
- Medische technologie
- Fijnmechanica
- Micro mechaniek
- Matrijs- en prototypebouw
- Tandheelkundige technologie
Voordelen:
- 5-assige Simultaan CNC-machine ✓
- Nat/droog bewerken ✓
- Werkstuknulpuntspansysteem ✓
- Servoaandrijvingen met absoluut encoder ✓
- Geïntegreerde bediening met touchscreen ✓
- Gereedschapwisselaar voor 15 posities
Direct naar onze isel partnershop
Zend ons uw prijsaanvraag met een korte beschrijving van uw wensen en eventuele speciale kenmerken van uw toepassing en we nemen daarna contact met u op.
Accessoires (optioneel – selecteer indien nodig)
• Onderbouwtafel
• Blanco houder Dental iMG1010
• Blanks voor IMG1010 blanco houder messing CuZn39Pb3
• Blanks voor IMG1010 blanco houder RVS X8CrNiS18-9
• Blanks voor IMG1010 blanco houder aluminium AlMgSi 1
• Precisie bankschroef iMG1010
• T-gleufplaat ø210mm voor NPS=nulpuntspansysteem
Precisieonderdelen voor de gebieden:
• Medische technologie
• Fijnmechanica
• Microbewerking
• Matrijs- en prototypebouw
• Tandheelkundige technologie
• Sieraden industrie
Kenmerken
• Standaard 5-assig bedrijf
• 15-voudige gereedschapswisselaar
• Massieve, trillingsarme constructie
• Hoge nauwkeurigheid dankzij precisiegeleidingen
• Groot bedieningspaneel met touchbediening
• Werkstuknulpuntspansystee
Populaire materialen:
• Titanium
• Staal
• CoCr
• Aluminium / lichtmetalen
Opties
• Machinebasis
• Automatisch
Beladingssysteem
• Diverse kleminrichtingen
• 3D-meettaster
CNC-MACHINE IMG 5030
Artikelnummer afb-5030
Levertijd op aanvraag
3-assige CNC-machine
• Machinebed UHPC beton
• Natte ruimte met piekkoeling
• Lineaire assen op precisieprofielrails\
• Heidenhain® TNC 640-besturing
• Automatisch pneumatisch wisselsysteem HSK-E 25 met dubbelarmige gereedschapswisselaar
• 20-voudig revolvermagazijn
5-assige CNC-machine
• Zwenkas (B) – Cycloïde aandrijving
• Roterende as (A of C) Torquemotor
CNC-portaalfreesmachine iMG 5030 – De krachtvolle…
De CNC-freesmachine voor natte bewerking is het resultaat van jarenlang onderzoek en ontwikkeling in CNC-technologie en biedt ongeëvenaarde precisie en prestaties. Met een robuuste basisstructuur van staal/polymeerbeton en de modernste componenten is deze freesmachine ontworpen om te voldoen aan de eisen van veeleisende productieprocessen. De 3-assige versie van onze CNC-freesmachine kenmerkt zich door een machinebed van UHPC-beton, wat voor uitzonderlijke stabiliteit zorgt. Lineaire assen op precisieprofielrails garanderen de hoogste nauwkeurigheid bij de bewerking van uw werkstukken. Uitgerust met een Heidenhain® TNC 640-besturing, 20 mm kogelomloopspindels, AC-servo’s en een automatisch pneumatisch wisselsysteem HSK-E 25 met dubbelarmige gereedschapswisselaar, maakt dit model een efficiënte en nauwkeurige productie mogelijk. Het 20-voudige revolvermagazijn samen met de Jäger Z62 hoofdspil, die tot 3,2 kW en 60.000 rpm bereikt en vloeistofgekoeld is, maakt deze krachtige machine compleet.
Voor nog complexere bewerkingsprocessen bieden wij de 5-assige versie aan. Naast alle voordelen van de 3-assige machine beschikt deze uitvoering over een zwenkas (B) met cycloïde tandwiel en een draaias (A of C) die wordt aangedreven door een torquemotor. Deze extra assen openen nieuwe mogelijkheden bij 5-zijdige bewerking of gelijktijdige 5-assige bewerking, waardoor complexe geometrieën in één bewerking kunnen worden geproduceerd.
Opties
• Basisconstructie van staal/polymeerbeton
• Lineaire assen op precisieprofielrails
• Hoogfrequente spindel tot 3,2 kW en 60.000 tpm
• Heidenhain® TNC 640-besturing
• 3-assige en 5-assige versies mogelijk
KENMERKEN
3-assige CNC-machine
• Machinebed UHPC beton
• Natte ruimte met piekkoeling
• Lineaire assen op precisieprofielrails
• Heidenhain® TNC 640-besturing
• Automatisch pneumatisch wisselsysteem HSK-E 25
met dubbelarmige gereedschapswisselaar
• 20-voudig revolvermagazijn
5-assige CNC-machine
• Draaias (B) – cycloïde tandwiel
• Roterende as (A of C) Koppelmotor
Opbouw
• Portaal: Mobiel, Tafel: Vast
Populaire materialen
• Staal / roestvrij staal
• Titanium
• Grafiet
• Koper
• Messing
• Aluminium
• Keramiek
• Speciale materialen
Toepassingen
• Microbewerking
• Precisie mechanische verwerking
• Medische technologie
• Elektronische industrie
• Automobielindustrie
• Gereedschap- en matrijzenbouw

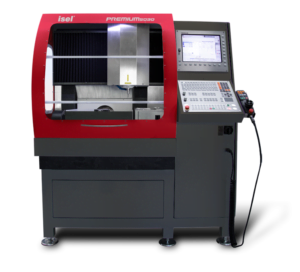

PREMIUM 5030 BASISMACHINE MET 3 ASSEN
Artikelnummer: 282023 9300
Levertijd op aanvraag
GRANIET, STAAL EN LINEAIRE MOTOREN VOOR DE HOOGSTE VERWERKINGSKWALITEIT!
De PREMIUM 5030 is een 3-assig HSC-freessysteem dat speciaal is ontworpen om te voldoen aan de eisen van zeer nauwkeurige bewerking van fijnmechanische kleine onderdelen, microbewerking en het frezen van grafiet-/koperelektroden.
Om aan deze vraag naar nauwkeurigheid te voldoen, werden alle essentiële punten voor een proceszekere productie geïntegreerd in het machineconcept.
De solide machinebasis, bestaande uit een granieten portaal van natuursteen met een ontkoppelde Y-as, garandeert een hoge stijfheid en langdurige stabiliteit.
De afzonderlijke granieten elementen worden vervaardigd met de nauwkeurigheid volgens DIN 876 / kwaliteit 00. De baanbrekende lineaire motortechnologie en de incrementele meetmethode garanderen de hoogste positioneringsnauwkeurigheid met zeer dynamische verplaatsing der assen.
De snelste besturingstechnologieën (high-speed cutting) zorgen voor harmonieuze baanbewegingen met de hoogste precisie en eenvoudige gebruikersbegeleiding.
Hier wordt de Heidenhain® TNC 640 als controller gebruikt.
Kenmerken:
- Solide en stabiele machineconstructie van gepolijste granieten onderdelen
- Geringe plaatsingsruimte dankzij compact ontwerp
- Hoogfrequente spindel met maximaal 2 kW vermogen en 50.000 rpm
- HSK-E 25 wisselsysteem
- HSC-besturingstechniek met real-time blokverwerkingstijd < 1 ms
- Hoge baannauwkeurigheid door digitaal lengtemeetsysteem
- Heavy-duty lineaire geleidingen
- Onderhoudsarme lineaire motoren in X, Y, Z
- Heidenhain® TNC 640 besturing
- Nulpuntspansysteem in de granieten tafel voor een snelle
omschakeling van 3 naar 5 assen
PREMIUM 5030 BASISMACHINE MET 5 ASSEN
Artikelnummer: 282023 9350
Levertijd op aanvraag
GRANIET, STAAL EN LINEAIRE MOTOREN VOOR DE HOOGSTE VERWERKINGSKWALITEIT!
De PREMIUM 5030 is een 5-assig HSC-freessysteem dat speciaal is ontworpen om te voldoen aan de eisen van zeer nauwkeurige bewerking van fijnmechanische kleine onderdelen, microbewerking en het frezen van grafiet-/koperelektroden.
Om aan deze vraag naar nauwkeurigheid te voldoen, werden alle essentiële punten voor een proceszekere productie geïntegreerd in het machineconcept.
De solide machinebasis, bestaande uit een granieten portaal van natuursteen met een ontkoppelde Y-as, garandeert een hoge stijfheid en langdurige stabiliteit.
De afzonderlijke granieten elementen worden vervaardigd met de nauwkeurigheid volgens DIN 876 / kwaliteit 00. De baanbrekende lineaire motortechnologie en de incrementele meetmethode garanderen de hoogste positioneringsnauwkeurigheid met zeer dynamische verplaatsing der assen.
De snelste besturingstechnologieën (high-speed cutting) zorgen voor harmonieuze baanbewegingen met de hoogste precisie en eenvoudige gebruikersbegeleiding.
Hier wordt de Heidenhain® TNC 640 als controller gebruikt.
Kenmerken:
- Solide en stabiele machineconstructie van gepolijste granieten onderdelen
- Geringe plaatsingsruimte dankzij compact ontwerp
- Hoogfrequente spindel met maximaal 2 kW vermogen en 50.000 rpm
- HSK-E 25 wisselsysteem
- HSC-besturingstechniek met real-time blokverwerkingstijd < 1 ms
- Hoge baannauwkeurigheid door digitaal lengtemeetsysteem
- Heavy-duty lineaire geleidingen
- Onderhoudsarme lineaire motoren in X, Y, Z
- Heidenhain® TNC 640 besturing
- Nulpuntspansysteem in de granieten tafel voor een snelle
omschakeling van 3 naar 5 assen

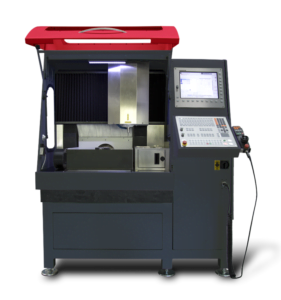

iMG1510 X5 I 5 – Assige Simultaanfreesmachine
iMG1510 X5 I 5 – Assige Simultaanfreesmachine
Artikelnummer 28xxxx SDU 8300
Levertijd: Op aanvraag
• Innovatieve staal/graniet sandwichconstructie
• State-of-the-art besturingstechnologie gebaseerd op Heidenhain
• 18-voudig gereedschap wisselsysteem met gereedschapsmeting- /controle
• Optioneel uitbreidbaar
• Zeer dynamische lineaire motoren in X- en Y-As
• 4e en 5e as als vorkkop uitvoering
• Werkstukmeting
• RTCP, TLC, as-kinematica en klempostiecompensatie.
iMG 1510 X5 – CNC-freesmachine – De Massive X5
5-assige simultaanfreesmachine voor nat en droog bewerken
De staal/graniet sandwichconstructie voor de beweegbare assen zoals het portaal en de traverse kan, naar keuze, worden aangedreven met ACservomotoren via kogelomloopspindels of met lineaire motoren. Samen met uiterst nauwkeurige lineaire geleidingen vormt het de basis van de massieve staal-graniet machineconstructie.
De voordelen van natuursteengraniet, in combinatie met het zeer sterke lichtmetaal, bieden maximale stijfheid en tegelijkertijd gewichtsbesparing. Alleen zo kunnen de gewenste dynamiek en hoge bewerkingssnelheden worden bereikt. Als freesspindels worden hoogfrequente spindels met maximaal 6,0 kW en 45.000 rpm met HSK25 / HSK32 opname toegepast. De buiten het werkgebied geïnstalleerde 18-voudige gereedschapswisselaar (uitbreidbaar tot 36 gereedschappen) beweegt automatisch uit de beschermende behuizing naar de freesspindel. Met de 4e /5e as in vorkkop uitvoering en de geïntegreerde uiterst nauwkeurige aandrijvingsmodules, kunnen met het freesgereedschap vrijwel alle posities van een complex werkstuk worden bereikt.
Ultramoderne CNC-besturingsfuncties en een eenvoudig te gebruiken gebruikersinterface, dragen ertoe bij dat het werken met deze machine een waar
genot is. Het maakt gelijktijdige bewerking met 5 assen mogelijk via de RTCP-functie (Rotation Tool Center Point). Tot de besturings- en bedieningscomponenten van Heidenhain behoren een touchscreen-monitor en een comfortabele handbediening. Op de universele granieten tafel kunnen verschillende werkstukklemsystemen worden toegepast met behulp van stalen draadbussen in een raster van 150×150 mm.
Kenmerken
• Metaal/graniet sandwichconstructie
• Draai-/zwenkgaffel (4e en 5e as)
• Zeer dynamische lineaire motoren in X- en Y-assen
• 18-voudige gereedschapswisselaar, uitbreidbaar tot 36 gereedschappen
• Heidenhain® TNC640 hoogwaardige besturing
• Gereedschapsmeting door gereedschapsetter of laser
• 3D-kantentaster
• Modern bedienpaneel
Opties
• Waterkoeling
• Heidenhain® LMT TT160 / optionele lasermeting
• 3D-meettaster
• Handbedieningseenheid
• Minimaal hoeveelheids koeling
• Gereedschapshouders
iMG 1510 X5 – Toepassingsgebieden
Voor een breed scala aan toepassingsmogelijkheden bieden wij verschillende werkstukklemsystemen aan die met behulp van stalen draadbussen in een
raster van 150×150 mm aan de universele granieten tafel kunnen worden bevestigd. Als alternatief kan ook een T-gleufplaat worden gebruikt. De machine
is tevens uitgerust met de nieuwste CNC-besturingsfuncties en heeft een gebruiksvriendelijke interface die gelijktijdige bewerking met 5 assen mogelijk
maakt via de RTCP-functie (Rotation Tool Center Point). Tot de besturings- en bedieningscomponenten van Heidenhain behoort een touchscreen-monitor.
Populaire materialen:
• Grafiet
• Keramiek
• Kunststoffen zoals PMMA/Composiet
• Koper
• Speciale materialen
Toepassingsgebieden
• Medische technologie
• Fijnmechanica
• Microbewerking
• Matrijs- en prototypebouw
• Tandheelkundige technologie
• Sieraden industrie
